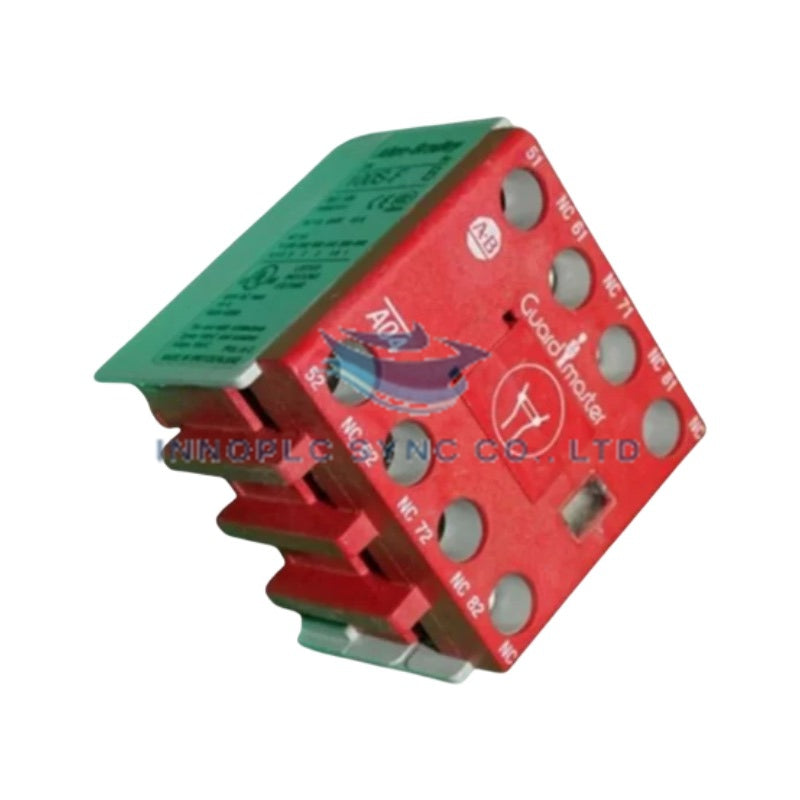

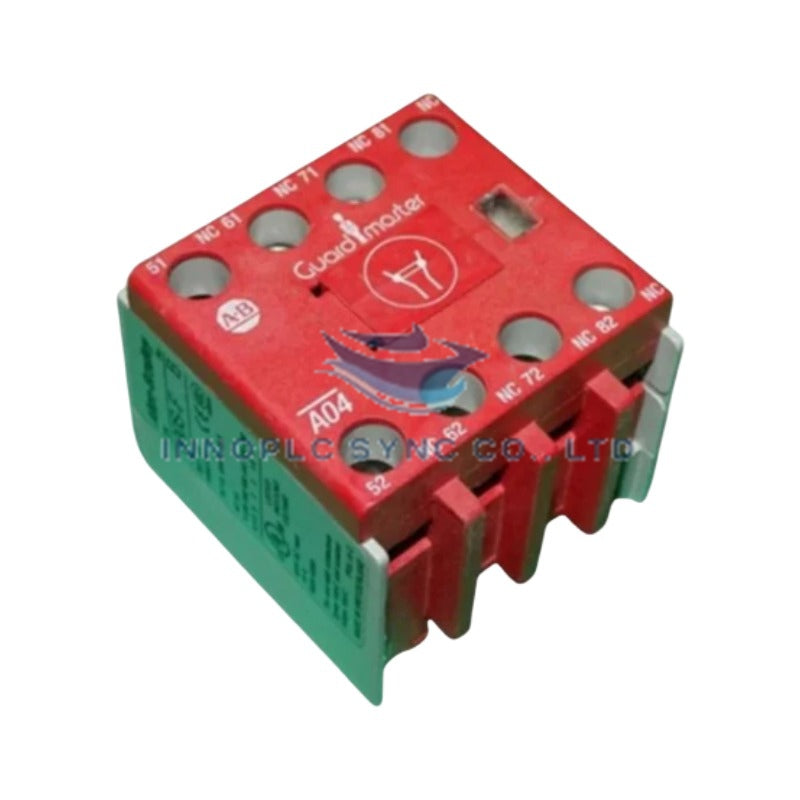

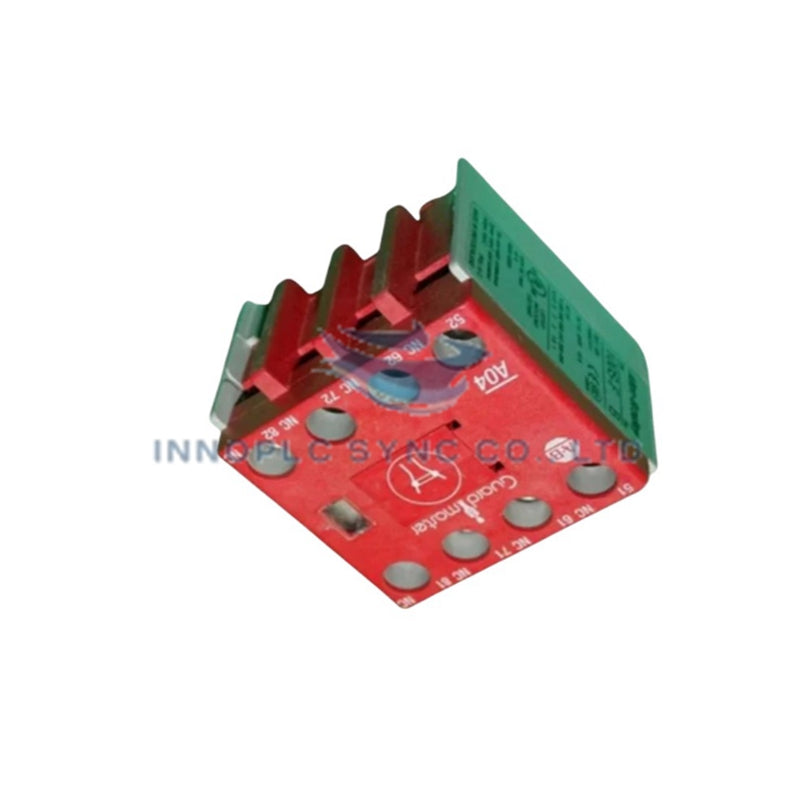

موصل أمان Allen-Bradley 100S-F
يعمل Allen-Bradley 100S-F، المدرج أيضًا باسم 100S-F موصل الأمان، كمكوّن عتادي مخصص لعزل الطاقة الخطرة وتشابكات دوائر الأمان ضمن أنظمة السلامة الصناعية. إذ يفصل مباشرةً خطوط الطاقة ذات الجهد العالي ويشغّل أحمال المحركات الحرجة للسلامة عند تلقي أوامر الفصل من حلقات الإيقاف الطارئ، أو تشابكات حماية الآلات، أو وحدات التحكم ثنائية اليدين.
مواصفات العتاد
| المعلمة | المواصفة |
|---|---|
| الطراز | 100S-F |
| العلامة التجارية | Allen-Bradley |
| بلد المنشأ | الولايات المتحدة |
| الوزن | 1.6 أونصة (0.045 كجم) |
| الأبعاد | 2 × 2 × 1.5 بوصة (50.8 × 50.8 × 38.1 مم) |
| درجة حرارة التشغيل | النطاق الصناعي القياسي |
| استهلاك الطاقة | تعتمد قدرة الملف على تكوين التحكم |
| مادة نقاط التلامس | سبيكة فضية / مواد عالية التوصيل |
| نقاط التلامس المساعدة | مدمجة ومرتبطة ميكانيكيًا للمراقبة/التحكم |
| تصنيف الحماية | IP20 أو أعلى |
| نوع التركيب | قضيب DIN أو تركيب على لوحة |
توافق تحديث البرنامج الثابت وتكامل الإدخال/الإخراج الحتمي
صُمّم موصل الأمان للتكامل مع رفوف وحدات التحكم المنطقية القابلة للبرمجة الخاصة بالسلامة من Allen-Bradley وبنى Guard I/O، ويعمل بشكل موثوق داخل خزائن التحكم عالية الكثافة دون التأثير في سرعة اتصالات ناقل اللوحة الخلفية. وتوفر نقاط التلامس المساعدة المرتبطة ميكانيكيًا حالة تغذية راجعة موجّهة إيجابيًا مباشرةً إلى شبكات EtherNet/IP الحتمية الآمنة. ويتيح ذلك التحقق التشخيصي على مستوى وحدة التحكم أثناء تحديثات توافق تحديث البرنامج الثابت وفحوصات التحقق من حالة الأمان، من دون حدوث عمليات فصل زائفة بسبب التغذية الراجعة.
الأسئلة الشائعة
س: كيف تدعم نقاط التلامس المساعدة في 100S-F مراقبة دائرة الأمان؟
ج: يستخدم الموصل نقاط تلامس مساعدة مرتبطة ميكانيكيًا (وموجّهة إيجابيًا) لضمان عدم إغلاق نقاط المراقبة المغلقة عادةً (NC) في الوقت نفسه مع نقاط الطاقة المفتوحة عادةً (NO)، مما يتيح لريليات الأمان التحقق من حالة نقاط التلامس بشكل موثوق.
س: هل يمكن تركيب 100S-F في خزائن التحكم الصناعية القياسية؟
ج: نعم، تدعم الوحدة قضيب DIN قياسيًا بعرض 35 مم أو التركيب المباشر على لوحة، كما تتميز بتصنيف حماية IP20 أو أعلى للتركيب داخل لوحات التحكم القياسية.
إرشادات التركيب الميداني
- افصل كل طاقة الخط الرئيسية وطاقة التحكم المساعدة قبل تركيب موصل الأمان أو صيانته.
- ثبّت الوحدة بإحكام على قضيب DIN قياسي بعرض 35 مم، أو ثبّتها بالبراغي على اللوحة الخلفية باستخدام حدود عزم الربط المناسبة.
- وصّل كابلات الطاقة ودوائر التغذية الراجعة المساعدة باستخدام موصلات نحاسية بالمقاس المناسب، وأحكم ربط براغي الأطراف.
- صِل نقاط التلامس المساعدة NC المرتبطة ميكانيكيًا مباشرةً بحلقة التغذية الراجعة لريليه الأمان أو لوحدة Guard I/O لضمان المراقبة النشطة للأعطال.
- تحقق من الحركة الميكانيكية والعزل الكهربائي قبل توصيل الطاقة الرئيسية بأحمال المحركات المتصلة.
