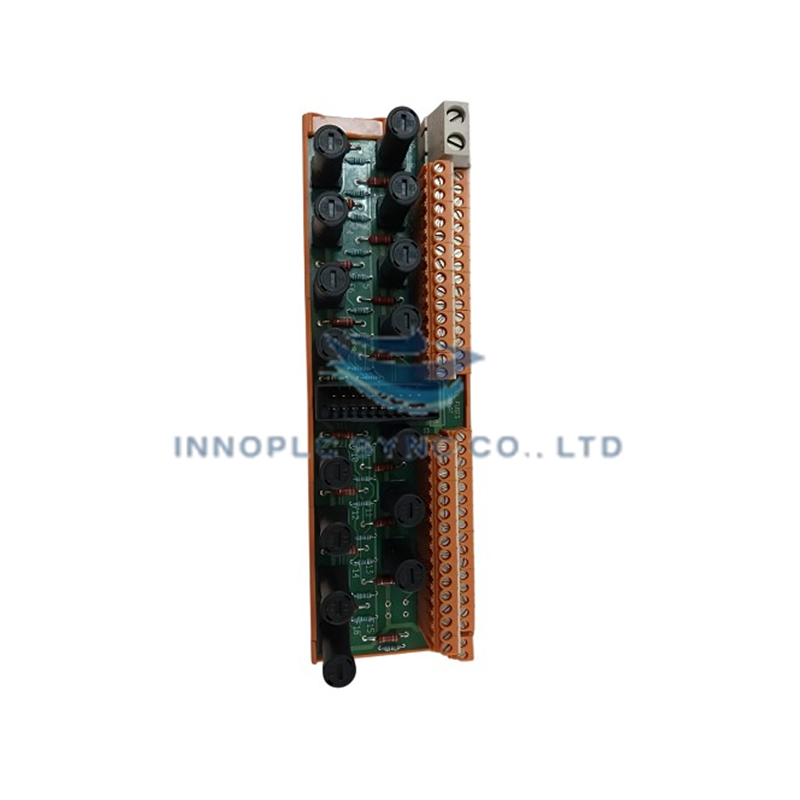

Conjunto de terminação de campo de entradas analógicas de segurança Honeywell FS-TSAI-1620M
O FS-TSAI-1620M da Honeywell é um conjunto de terminação de campo (FTA) de 16 canais para entradas analógicas de segurança, concebido para os sistemas Safety Manager e Fail Safe Controller (FSC) da Honeywell. Funcionando com uma alimentação nominal de 24 VDC, o módulo recebe sinais de 0/4–20 mA dos transmissores e converte-os em sinais de baixa tensão para cartões de entrada analógica de segurança de alta densidade. Sendo um conjunto sem revestimento conformal, serve de interface física entre a cablagem de campo e os componentes eletrónicos de controlo do sistema em sistemas instrumentados de segurança (SIS).
Condicionamento de sinal e distribuição de alimentação dos transmissores
O FS-TSAI-1620M encaminha 16 canais analógicos, organizados em dois grupos isolados de 8 canais com linhas de referência de 0 V comuns. Cada canal integra uma resistência de alta precisão de 250 Ω para converter linearmente e de forma direta os sinais de corrente de 0–20 mA dos circuitos de campo em níveis de 0–4 VDC, adequados ao processamento por módulos de E/S do sistema, como o SAI-1620M. O conjunto proporciona distribuição de alimentação integrada e limitação de tensão e corrente nas ligações de passagem aos transmissores, protegendo os circuitos de campo em locais perigosos de Classe I, Divisão 2.
Interface de montagem e terminação de campo
Concebido para montagem em calha DIN standard (TS32/TS35), o módulo dispõe de ligações por terminais de parafuso que aceitam condutores de campo até 2,5 mm² (AWG 14). Os terminais de terra dedicados a cada canal permitem ligar corretamente à terra as blindagens dos cabos, reduzindo o ruído de modo comum e mantendo a precisão do sinal em circuitos de segurança sensíveis.
Especificações técnicas
| Parâmetro | Especificação |
|---|---|
| Modelo | FS-TSAI-1620M |
| Marca | Honeywell |
| Tipo de produto | Conjunto de terminação de campo para entradas analógicas de segurança |
| Série | Safety Manager / Controlador Fail Safe (FSC) |
| Número de canais | 16 canais (2 grupos de 8) |
| Tensão de alimentação nominal | 24 VDC (intervalo externo de 24 a 30 VDC) |
| Intervalo do sinal de entrada | 0 a 20 mA / 4 a 20 mA DC |
| Resistência de entrada | 250 Ω (±1%) |
| Sinal de saída para o módulo de E/S | 0 a 4 VDC |
| Precisão de conversão | ±0,1% |
| Temperatura de funcionamento | -40 a +70 graus C |
| Dimensões | 210 x 70 x 60 mm |
| Estilo de montagem | Calha DIN (TS32 / TS35 x 7,5) |
| Peso | 0,99 lbs |
Perguntas frequentes
P: Qual é a principal diferença entre os módulos FS-TSAI-1620M e FC-TSAI-1620M? R: O FS-TSAI-1620M é a versão standard sem revestimento conformal, enquanto o FC-TSAI-1620M inclui um revestimento conformal concebido para proporcionar proteção adicional em ambientes agressivos ou corrosivos.
P: Como é que o FS-TSAI-1620M gere a distribuição de alimentação dos transmissores de campo? R: O módulo distribui alimentação externa de 24 VDC a transmissores de campo passivos, com limitação integrada de corrente e tensão, garantindo o cumprimento dos requisitos dos circuitos de campo não incendiários em áreas perigosas de Classe I, Divisão 2.
