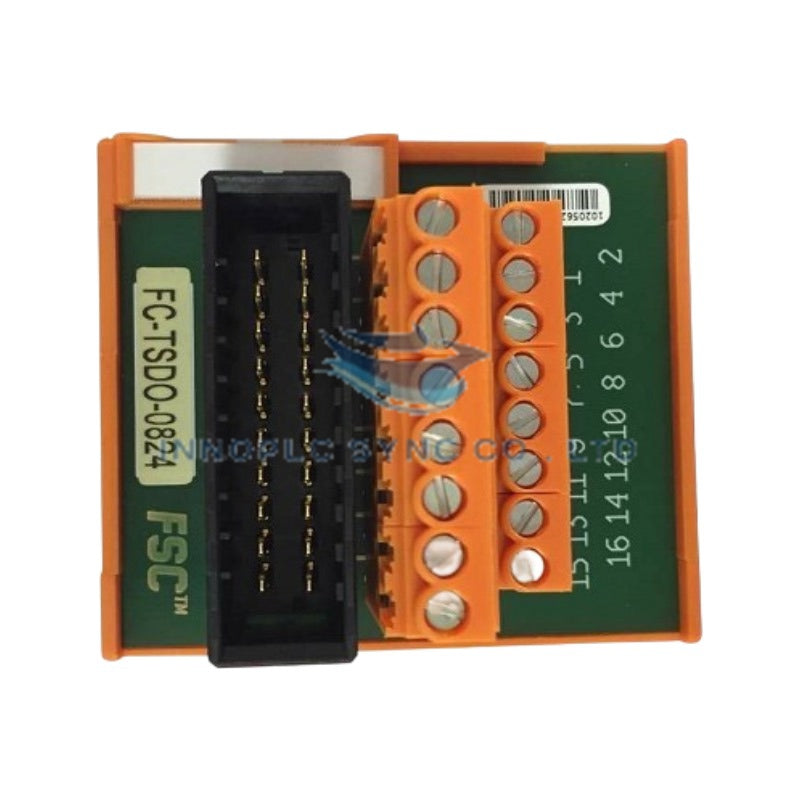

Módulo de saída digital Honeywell FC-TSDO-0824
Configurado para a execução de sinais de controlo discretos e o interbloqueio de circuitos de atuadores em redes Safety Manager, o Honeywell FC-TSDO-0824 (módulo de saídas digitais FC-TSDO-0824) permite a atuação física/elétrica direta.
Especificações de hardware
| Parâmetro | Especificação |
|---|---|
| Modelo | FC-TSDO-0824 |
| Marca | Honeywell |
| Origem | EUA |
| Peso | 3.0 kg |
| Dimensões | Formato de cartão Safety Manager padrão |
| Temperatura de funcionamento | -20 deg C a +70 deg C |
| Consumo de energia | 6.0 W típico |
| Número de canais | 8 canais CC (saída de corrente / saída discreta) |
| Tensão nominal | 24 VDC |
| Comutação de sinal | Comutação de saída de estado sólido do lado positivo |
| Diagnóstico | Deteção de falhas na linha e monitorização de circuito aberto |
Protocolo de circuito HART de 4-20 mA e isolamento de canais
O módulo processa sinais de saída críticos para a segurança para acionar válvulas solenoides externas, relés de interbloqueio e atuadores de paragem. A arquitetura de isolamento rigoroso entre canais impede a propagação de potenciais de terra e a interferência elétrica entre circuitos de controlo discretos. Os circuitos de diagnóstico internos verificam em tempo real a continuidade da corrente de carga e a integridade do estado dos interruptores de saída, executando rotinas de colocação em estado seguro em caso de curto-circuito ou falhas de carga aberta na cablagem de campo.
Perguntas frequentes
P: O módulo suporta a substituição a quente em condições normais de alimentação do sistema?
R: A inserção e remoção a quente de módulos de segurança devem cumprir os procedimentos de gestão de segurança do local e requerem estados de substituição adequados no controlador para evitar disparos falsos do processo.
P: Como reage o módulo a um curto-circuito numa carga externa?
R: O estágio de saída incorpora proteção contra sobrecorrente, que desarma o canal afetado, colocando-o num estado seguro e desenergizado, e ativa um sinalizador de erro de diagnóstico no controlador.
P: É possível forçar ou sobrepor as saídas através do software de diagnóstico?
R: A forçagem dos canais de saída só é permitida mediante autorização rigorosa de segurança de engenharia e requer a intervenção do interruptor de chave de hardware no processador central.
Orientações de instalação no local
- Insira o módulo a direito na ranhura designada do chassis de E/S Safety Manager, aplicando pressão uniforme até as alavancas de bloqueio mecânico encaixarem.
- Ligue firmemente a cablagem dos atuadores de campo ao bloco de terminais correspondente, mantendo a polaridade correta nos circuitos de fonte comum de 24 VDC.
- Certifique-se de que todos os fios de drenagem das blindagens dos cabos de controlo de saída estão ligados à barra de ligação à terra designada do armário.
- Verifique a estabilidade da tensão da fonte de alimentação de controlo e os calibres dos fusíveis antes de colocar o circuito de segurança em funcionamento.
