اشنایدر|TM3AI8|ماژول ورودی آنالوگ

SKU: TM3AI8

Manufacturer: SCHNEIDER
Product No.: TM3AI8
Condition：در انبار
Product Type: ماژول ورودی آنالوگ
Product Origin: USA
Payment:T/T, Western Union
Weight: 75g
Shipping port: Xiamen
Warranty: 12 months

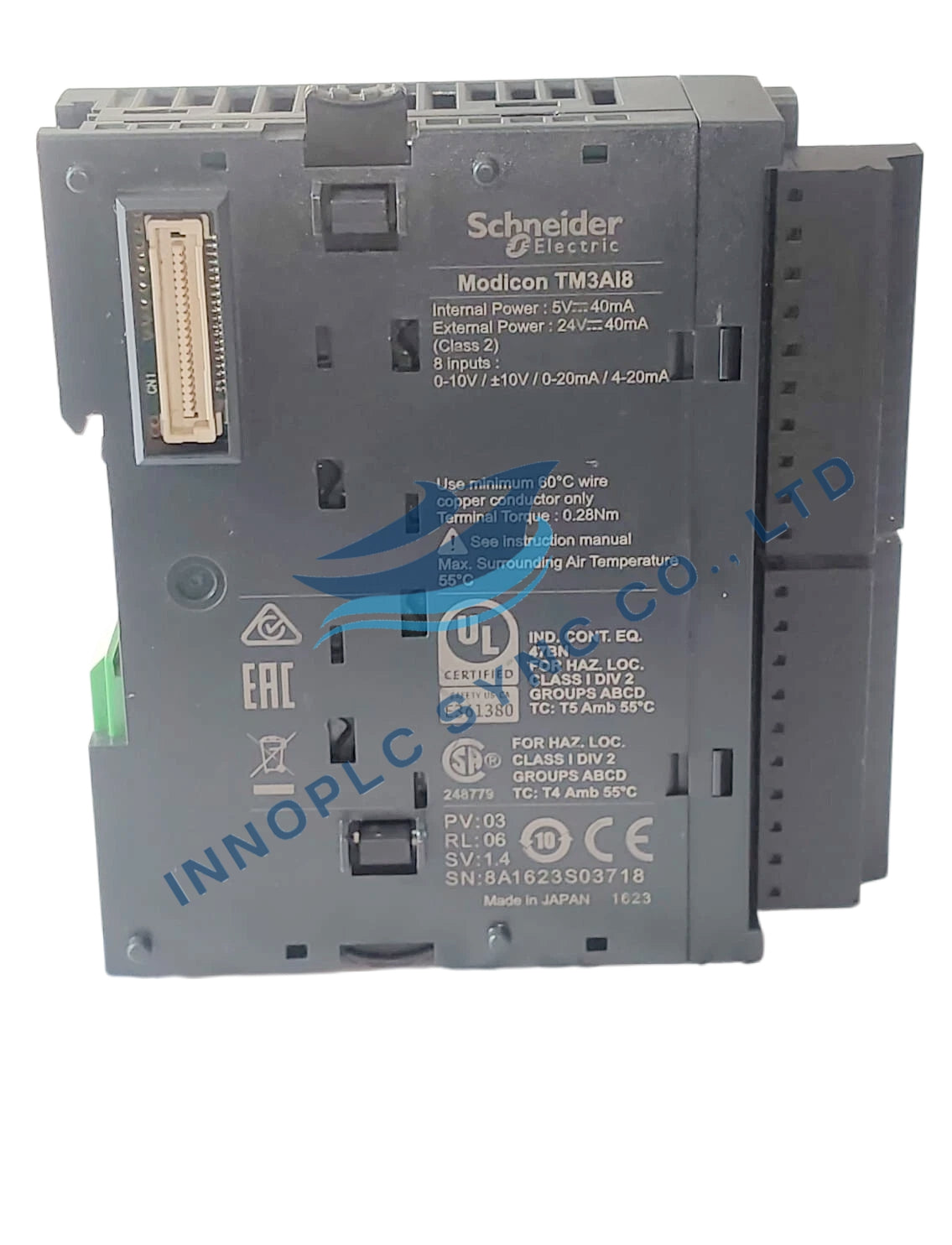

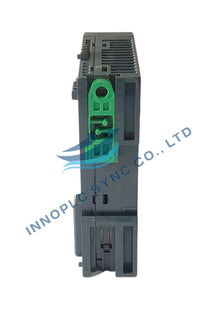

ماژول ورودی آنالوگ Schneider Electric TM3AI8

توضیحات
Schneider Electric TM3AI8 یک ماژول ورودی آنالوگ ۸ کاناله است که برای PLCهای Modicon M221، M241، M251 و M262 طراحی شده و از سیگنال‌های ۴–۲۰ میلی‌آمپر، ۰–۲۰ میلی‌آمپر، ۰–۱۰ ولت و ۱۰- تا ۱۰ ولت پشتیبانی می‌کند.

ویژگی‌ها

سازگار با سری Modicon TM3 و کنترلرهای M2xx
پشتیبانی از ورودی‌های ولتاژ و جریان با وضوح بالا
اتصال ترمینال پیچی برای سیم‌کشی مطمئن
نصب روی ریل DIN (TH35-15/7.5)
LED سبز PWR برای نمایش وضعیت

مشخصات فنی

ورودی‌های آنالوگ
- تعداد: ۸
- انواع: ۴–۲۰ میلی‌آمپر، ۰–۲۰ میلی‌آمپر، ۰–۱۰ ولت، ۱۰- تا ۱۰ ولت
- وضوح: ۱۲ بیت (ولتاژ)، ۱۱ بیت + علامت (جریان)
- امپدانس ورودی: ≥۱ مگااهم (ولتاژ)، ≤۵۰ اهم (جریان)
- مقدار LSB: ۲٫۴۴ میلی‌ولت (۰–۱۰ ولت)، ۴٫۸۸ میلی‌ولت (۱۰- تا ۱۰ ولت)، ۴٫۸۸ میکروآمپر (۰–۲۰ میلی‌آمپر)، ۳٫۹۱ میکروآمپر (۴–۲۰ میلی‌آمپر)
- زمان تبدیل: ۱ میلی‌ثانیه + ۱ میلی‌ثانیه به‌ازای هر کانال + یک چرخه کنترلر
- مدت نمونه‌برداری: ۱ میلی‌ثانیه
دقت و پایداری
- دقت مطلق: ±۱٪ FS (±۰٫۲٪ FS در ۲۵°C)
- رانش دمایی: ±۰٫۰۱٪ FS/°C
- غیرخطی‌بودن: ±۰٫۲٪ FS
- تداخل متقابل: ≤۱ LSB
- دقت تکرارپذیری: ±۰٫۵٪ FS
مشخصات الکتریکی و مکانیکی
- ولتاژ تغذیه: ۲۴ ولت DC (محدوده ۲۰٫۴ تا ۲۸٫۸ ولت)
- مصرف توان: ۴۰ میلی‌آمپر در ۵ ولت DC (گذرگاه)، ۴۰ میلی‌آمپر در ۲۴ ولت DC (خارجی، بار کامل)
- عایق‌کاری: ۱۵۰۰ ولت AC (ورودی به منبع تغذیه)، ۵۰۰ ولت AC (ورودی به مدار منطقی)
- اتصال: ترمینال پیچی جداشدنی، گام ۳٫۸۱ میلی‌متر، ۱۰ × ۱٫۵ میلی‌مترمربع
- ابعاد: ۹۰ × ۲۳٫۶ × ۷۰ میلی‌متر
- وزن: ۰٫۱۱ کیلوگرم
- نصب: ریل DIN نوع TH35 یا پنل
محیط‌زیست و انطباق
- دمای کارکرد: ۱۰- تا ۵۵°C (افقی)، ۱۰- تا ۳۵°C (عمودی)
- دمای نگهداری: ۲۵- تا ۷۰°C

اطلاعات سفارش و گارانتی

شرایط خرید و بازگشت

راهنمایی‌های دقیق در مورد حداقل مقدار سفارش، زمان‌های تحویل، گزینه‌های پرداخت، گارانتی و سیاست‌های بازگشت.

ما با کمال میل سفارشات عمده را قبول می‌کنیم، با حداقل مقدار سفارش تنها یک واحد.

در صورت درخواست، می‌توانیم تمام مدارک لازم، از جمله گواهی‌های مبدا/تطابق و سایر مدارک صادراتی مورد نیاز را ارائه دهیم.

ما 100% پرداخت T/T (انتقال تلگرافی) را قبل از ارسال قبول می‌کنیم. برای اقلامی که زمان تحویل دارند، 30% پیش‌پرداخت الزامی است و 70% باقی‌مانده قبل از ارسال قابل پرداخت است. برای انتقالات RMB، لطفاً در صورت داشتن نماینده‌ای در چین با ما تماس بگیرید.

تمام اقلام جدید و اصلی با گارانتی استاندارد یک ساله ارائه می‌شوند. برای گزینه‌های گارانتی تمدید شده، لطفاً با ما تماس بگیرید تا جزئیات قیمت را دریافت کنید.

ما رضایت شما را در اولویت قرار می‌دهیم. اگر نیاز به بازگشت یک کالا دارید، باید این کار را ظرف ۳۰ روز از تاریخ خرید انجام دهید. محصول باید استفاده نشده، باز نشده و در بسته‌بندی اصلی خود، شامل تمام لوازم جانبی باشد. بازپرداخت‌ها ظرف ۵-۷ روز کاری پس از دریافت بازگشت پردازش خواهند شد. لطفاً توجه داشته باشید که هزینه‌های حمل و نقل و بسته‌بندی غیرقابل بازگشت هستند.
