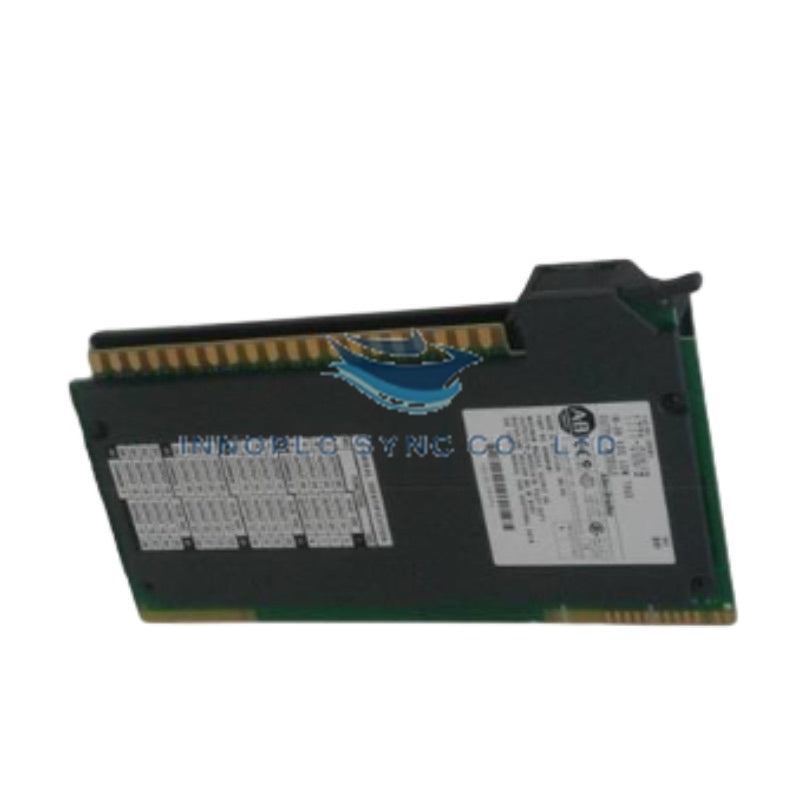

وحدة محول الإدخال/الإخراج البعيد العالمي Allen-Bradley، الطراز 1771-ASB
يعمل Allen-Bradley 1771-ASB، المُدرج أيضًا باسم وحدة محول الإدخال/الإخراج 1771-ASB، كمكوّن عتادي مخصص لنقل الاتصالات التسلسلية عالية السرعة داخل شبكات الإدخال/الإخراج البعيدة العامة (RIO) من Allen-Bradley. تعمل الوحدة كواجهة اتصال بين معالج PLC-5 أساسي (أو وحدة ماسح) ووحدات الإدخال/الإخراج الميدانية الموجودة في هيكل إدخال/إخراج 1771 محلي أو بعيد. وتنفذ تحويل بيانات الناقل الخلفي في الوقت الفعلي وعمليات النقل الكتلي، بينما تسحب تيارًا قدره 1.2 أمبير عند 5 فولت تيار مستمر مباشرةً من ناقل منطق الناقل الخلفي للهيكل المحلي.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 1771-ASB |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 1.54 رطل (0.70 كجم) |
| الأبعاد | 11.5 بوصة × 4.5 بوصة × 2.0 بوصة (29.2 سم × 11.4 سم × 5.1 سم) |
| درجة حرارة التشغيل | من 0 إلى 60 درجة مئوية (من 32 إلى 140 درجة فهرنهايت) |
| استهلاك الطاقة | 1.2 أمبير عند 5 فولت تيار مستمر (الناقل الخلفي) |
| نوع المنتج | وحدة محول الإدخال/الإخراج البعيد العام |
| واجهة الشبكة | الإدخال/الإخراج البعيد العام (RIO) من Allen-Bradley |
| أسلوب التثبيت | تثبيت على الحامل (الفتحة اليسرى الأقصى في هيكل 1771) |
| نوع الأطراف | أطراف لولبية |
اتصالات ناقل اللوحة الخلفية والمعالجة الحتمية
يدير Allen-Bradley 1771-ASB سرعة اتصالات ناقل اللوحة الخلفية عبر هيكل الإدخال/الإخراج 1771 من خلال إجراء تسلسل لبيانات النقل المنفصلة والكتلية المرسلة عبر شبكة الإدخال/الإخراج البعيد العام. وبتهيئته لتنفيذ المسح الحتمي، يزامن المحول جداول صور الإدخال/الإخراج المنفصلة مع وحدات التحكم المضيفة الأساسية عبر مسارات كبلية طويلة. وتُهيئ مفاتيح DIP الموجودة على اللوحة عناوين الحوامل ومعدلات البود (57.6 كيلوبت/ثانية أو 115.2 كيلوبت/ثانية أو 230.4 كيلوبت/ثانية) وتحجيم كثافة الإدخال/الإخراج النشطة دون الحاجة إلى برنامج تهيئة مخصص، مع الحفاظ على جداول تحديث حتمية عبر مخططات البنى الموزعة.
الأسئلة الشائعة
س: ما متطلب تيار طاقة الناقل الخلفي لمحول 1771-ASB؟
ج: تتطلب الوحدة 1.2 أمبير عند 5 فولت تيار مستمر، موفرًا مباشرةً من مصدر طاقة 1771 عبر الناقل الخلفي للهيكل. يجب على مصممي النظام تضمين هذا الحمل عند حساب إجمالي سعة مصدر طاقة الناقل الخلفي.
س: في أي فتحة من هيكل الإدخال/الإخراج 1771 يجب تركيب 1771-ASB؟
ج: يجب دائمًا تركيب 1771-ASB في الفتحة اليسرى القصوى (الفتحة 0) من هيكل الإدخال/الإخراج 1771 لإدارة عنونة الناقل الخلفي الداخلية وتوجيه الإشارات إلى وحدات الإدخال/الإخراج المجاورة بشكل صحيح.
إرشادات التركيب الميداني
- عزل الطاقة: أوقف جميع مصادر طاقة الهيكل والطاقة الميدانية قبل إدخال وحدة 1771-ASB أو إزالتها. لا تُدخل وحدة المحول أو تزلها مطلقًا أثناء تفعيل طاقة الناقل الخلفي.
- تهيئة مفاتيح DIP: هيّئ مجموعات مفاتيح DIP الموجودة على اللوحة لعنوان حامل RIO الصحيح، وتهيئة الحامل الأساسي/التكميلي، ومعدل بود الاتصال، وظروف الاحتفاظ بالحالة الأخيرة قبل تثبيت الوحدة.
- ترميز الهيكل: أدخل أشرطة الترميز البلاستيكية في موصل الناقل الخلفي للهيكل عند مواضع الترميز المحددة لضمان المحاذاة الصحيحة ومنع الإدخال العرضي لوحدات الإدخال/الإخراج القياسية في فتحة المحول.
- توصيل الأسلاك وإنهاء التدريع: صِل كبل ارتباط RIO (Belden 9463 مزدوج المحور) بموصل الأطراف اللولبية ذي الثلاثة أطراف في مقدمة المحول. صِل الأزرق بالطرف 1، والتدريع بالطرف 2، والشفاف بالطرف 3. تأكد من تأريض تدريع الكبل عند طرف الماسح الأساسي، ومن توصيله تسلسليًا باستمرار دون تأريض متعدد النقاط للهيكل. أنهِ الأطراف الفيزيائية للخط بمقاوم إنهاء بقدرة 1/2 واط موصول بين الطرفين 1 و3 (150 أوم عند 57.6/115.2 كيلوبت/ثانية، و82 أوم عند 230.4 كيلوبت/ثانية).
