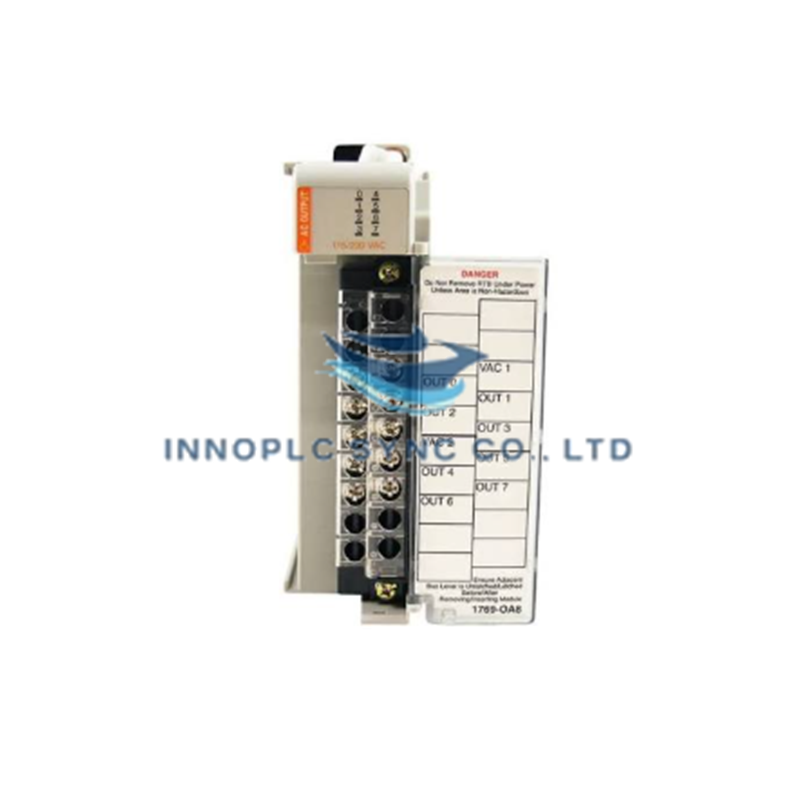

وحدة إخراج تيار متردد CompactLogix من Allen-Bradley، الطراز 1769-OA8
يعمل Allen-Bradley 1769-OA8، المدرج أيضًا باسم وحدة الخرج المتردد 1769-OA8، كمكوّن عتادي مخصص لتبديل أحمال التيار المتردد ذات الحالة الصلبة ضمن منصات وحدات التحكم CompactLogix وMicroLogix 1500. وتحول الوحدة إشارات منطق وحدة التحكم الداخلية إلى 8 مخارج تيار متردد ذات حالة صلبة عبر مجموعتين معزولتين من القنوات، ما يوفر تنفيذًا فعليًا مباشرًا لأجهزة المجال مثل مشغلات الملفات اللولبية والموصلات المغناطيسية وبادئات تشغيل المحركات. وتعمل الوحدة ضمن نطاق جهد من 85 إلى 265 VAC بتردد من 47 إلى 63 Hz، وتسحب تيار ناقل بحد أقصى قدره 145 mA عند 5 VDC مباشرة من وصلة اللوحة الخلفية Compact I/O 1769.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 1769-OA8 |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.56 رطل (0.26 كجم) |
| الأبعاد | 4.65 بوصة × 1.38 بوصة × 3.43 بوصة (11.8 سم × 3.5 سم × 8.7 سم) |
| درجة حرارة التشغيل | من 0 إلى 60 درجة مئوية (من 32 إلى 140 درجة فهرنهايت) |
| استهلاك الطاقة | 0.725 W (طاقة الناقل: 145 mA عند 5 VDC) |
| تبديد الحرارة | 2.12 W |
| قنوات الخرج | 8 مخارج تيار متردد (مجموعتان معزولتان، تضم كل منهما 4 قنوات) |
| نطاق جهد التشغيل | من 85 إلى 265 VAC (120/240 VAC اسميًا) |
| تردد التشغيل | من 47 إلى 63 Hz |
| تأخير الإشارة | التشغيل: بحد أقصى نصف دورة؛ الإيقاف: بحد أقصى نصف دورة |
| تصنيف المسافة عن مصدر الطاقة | 8 وحدات |
| أسلوب التركيب | قضيب DIN أو تركيب على لوحة |
| مقاس السلك | من 22 إلى 14 AWG صلب، ومن 22 إلى 16 AWG مجدول |
اتصال ناقل اللوحة الخلفية والمعالجة الحتمية
تتصل Allen-Bradley 1769-OA8 باللوحة الخلفية CompactLogix عبر وصلات ناقل متوازية عالية السرعة، مع الحفاظ على تنفيذ حتمي للنظام وتحديث سريع لحالات الخرج. وتضمن توافقية ذاكرة البرنامج الثابت مزامنة سلسة لتوقيت اللوحة الخلفية مع معالجات 1769-L2x و1769-L3x أو MicroLogix 1500، إضافة إلى محولات الناقل 1769-ADN (DeviceNet) و1769-AENTR (EtherNet/IP). ويتحقق توسيع قنوات الإدخال/الإخراج عالية الكثافة مع الالتزام بحد تصنيف المسافة الصارم لمصدر الطاقة، والبالغ 8 وحدات من مصدر الطاقة الأساسي للنظام 1769 (مثل 1769-PA2 و1769-PB2 و1769-PA4 و1769-PB4). وتعزل المقرنات الضوئية المدمجة دوائر منطق اللوحة الخلفية الداخلية عن عابرات جهد التيار المتردد في جانب المجال، ما يمنع انتشار ضوضاء الإشارة عائدةً إلى وحدة المعالجة المركزية المضيفة.
الأسئلة الشائعة
س: ما أهمية تصنيف المسافة البالغ 8 وحدات عن مصدر الطاقة بالنسبة إلى 1769-OA8؟
ج: يحدد تصنيف المسافة عن مصدر الطاقة أنه لا يجوز تركيب 1769-OA8 على بُعد يزيد على 8 فتحات وحدات من وحدة مصدر طاقة النظام. ويؤدي تجاوز هذا الحد إلى هبوط مفرط في جهد اللوحة الخلفية وأخطاء في توقيت الاتصال على طول الناقل الداخلي.
س: هل يمكن لمجموعتي قنوات الخرج في 1769-OA8 العمل بجهدي إمداد متردد مختلفين؟
ج: نعم. فالمجموعة 1 (المخارج من 0 إلى 3) والمجموعة 2 (المخارج من 4 إلى 7) منفصلتان جلفانيًا، ولكل منهما توصيلات مشتركة مستقلة للتيار المتردد. ويمكن تشغيل إحدى المجموعتين بخط إمداد 120 VAC، بينما تعمل المجموعة الثانية في الوقت نفسه بخط إمداد 240 VAC.
إرشادات التركيب الميداني
- عزل طاقة النظام: افصل كل طاقة خط التيار المتردد الأساسية وطاقة اللوحة الخلفية قبل تركيب وحدة 1769-OA8 أو إزالتها أو توصيل أسلاكها، لتجنب تلف الأجهزة أو التعرض لصدمة كهربائية.
- التركيب على قضيب DIN / اللوحة: ثبّت الوحدة على قضيب DIN مقاس 35 مم أو على لوحة باستخدام البراغي. تأكد من أن موصلات الجوانب ذات اللسان والأخدود مقفلة بإحكام في الوحدة أو مصدر الطاقة المجاور قبل إحكام أقدام التركيب على اللوحة أو مزلاج قضيب DIN.
- موضع مصدر الطاقة: تحقق من وضع الوحدة ضمن 8 فتحات من مصدر طاقة النظام (1769-PA2 أو 1769-PB2 أو 1769-PA4 أو 1769-PB4) لاستيفاء متطلبات توزيع تيار اللوحة الخلفية.
- إنهاء توصيلات المجال: قشّر الموصلات إلى الطول الموصى به ووصلها بكتلة التوصيل الطرفية القابلة للإزالة باستخدام سلك نحاسي صلب من 22 إلى 14 AWG أو سلك نحاسي مجدول من 22 إلى 16 AWG. مرّر اتصالات الجهد المنخفض وإشارات التيار المستمر في قنوات منفصلة بعيدًا عن خطوط أحمال مخارج التيار المتردد لمنع الاقتران بالضوضاء الحثية.
